国六东风22米高空作业车

国六东风22米高空作业车

  所属型号 伸缩臂高空作业车

  •  联系人:费经理
  •  手机:15972765778
  •  微信:15972765778要购车就扫我
  •  地址:湖北省随州市南郊平原岗程力汽车工业园

优惠活动:5千-5万

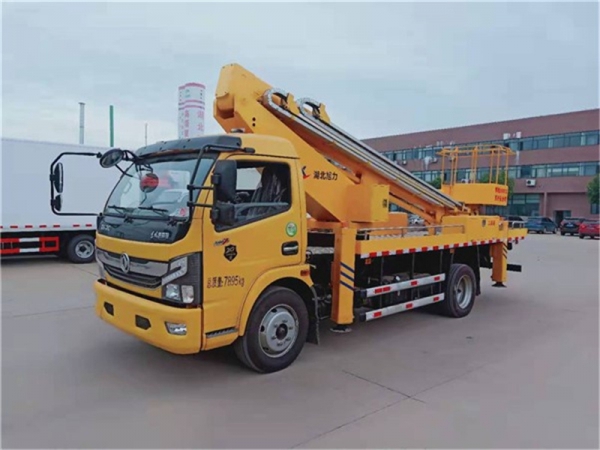

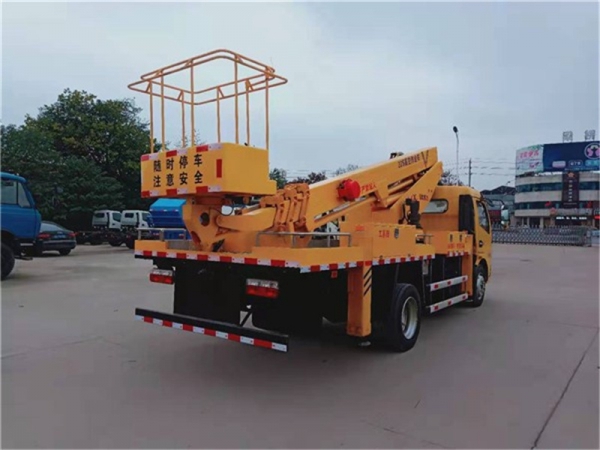

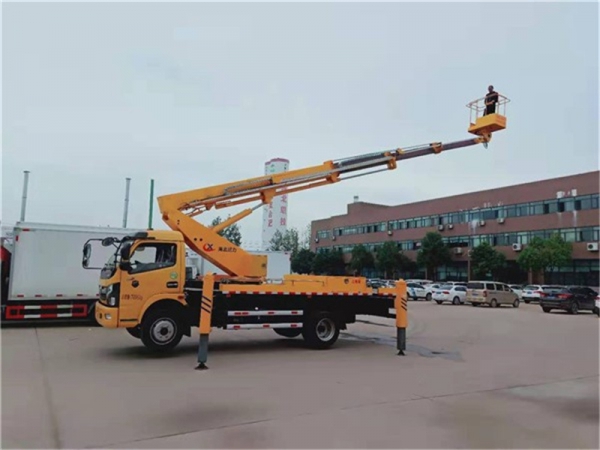

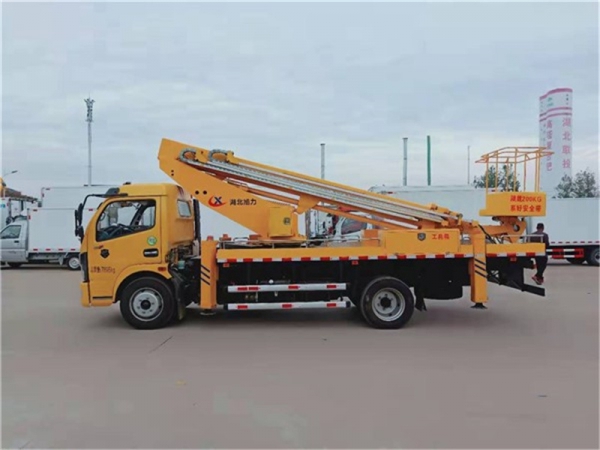

全方位高清图展示

车型详情

国六东风22米高空作业车

PRODUCTS TITLE


/202107/1625637595_8b225cf398912658b8a6.jpg/202107/1625637595_4d0af884a025a45caebd.jpg/202107/1625637595_99cc4971433a3f0cdb6e.jpg/202107/1625637596_5e6f955917fd0a3873bb.jpg

主要技术参数

东风22米高空作业车主要技术参数

类别

项目

单位

数据

尺寸参数

总长

mm

7750

总宽

mm

2190

总高

mm

3130

质量参数

乘坐人数(含驾驶员)

3

总质量

kg

7895

主要性能参数

工作平台额定载荷

kg

200

**大作业高度

m

22

**大作业高度时作业幅度

m

5.0

**大作业幅度

m

13.6

**大作业幅度时作业高

m

5.36

支腿跨距

横向

mm

4120

纵向

mm

4650

臂架变幅时间

s

**

臂架回转速度

s/r

75

支腿收放时间

s

40

行驶参数

前悬

mm

1130

后悬

mm

2310

后伸

mm

1250

轴距

mm

3800

**高行驶速度

Km/h

103

**小离地间隙

mm

195

接近角

.

21

离去角

.

14

/202107/1625637596_d63d1193763724ae8bd9.jpg

/202107/1625637596_206bd3984629495f169c.jpg


/202107/1625637596_9b7054dad92d1fa1536d.jpg

/202107/1625637596_182d31e0a32e51066bd2.jpg



配置说明

部件名称

简要说明

底盘型号

EQ1125SJ8CDC

发动机

朝柴发动机,**大功率125KW170马力,国六排放

驾驶室

单排座,可乘坐3人,驾驶室装备空调

围板及走台板

不锈钢围栏及防滑走台板

取力系统

机械操作

工作平台

**01**x700x1150

臂架形式

四节六边型工作臂,同步伸缩

回转装置

旋转回转

支腿

K型支腿,稳定性好,可同时或单独操作,适应多种工况。

操作

工作平台和地面遥控器电气操作

**系统

电液比例**系统,实现无级调速

调平系统

液压自动调平



基本功能及安全配置

高空作业车基本功能安全配置:作业车可以实现平台载荷200KG,**大作业高度22米,**大作业幅度13.6米。

名称

简要说明

上下车自动互锁装置

用于上下车互锁,防止误操作发生危险

支腿检测功能

当支腿出现不受力情况,智能限动,保护安全,

水平检测功能

实时检测整车是否水平

应急电动应急泵

       当发动机及主泵发生故障时,可将工作人员送回到地面

紧急停止装置

用于紧急停止操作

夜间安全**示装置

在车辆上有工程频闪灯,照明灯

整车水平状态测试仪

可检测整车横向纵向两个方向倾斜状态

发动机点火熄火

在转台和平台处可对发动机进行点火,熄火**

实时通讯

在平台和下车设有无线对讲


主要性能特点

K型支腿,稳定性好,可同时或单独操作,适应多种工况。

/202107/1625637596_c518a7828c8c27c4c761.jpg

主要配套液压、电器件:负载敏感比例阀、平衡阀、**器等均为进口件。

/202107/1625637596_9181c842268923d772eb.jpg

l  底盘采用东风底盘,配有空调,方向盘采用液压助力。

下车支腿操作箱配备照明灯,方便晚上工作,配置整车水平仪,保证车辆水平,确保安全。

/202107/1625637596_04519259d3daeed47b15.jpg

/202107/1625637596_867e51777d8cee2caeb7.jpg

平台左右回转采用进口封闭式摆动缸形式,工作灵活方便,安全可靠

电脑**,自动限幅,危险工作报**,安全性能**。下车有显示器,实时显示整车作业工况。

/202107/1625637596_6d9b141714a9783db028.jpg

/202107/1625637596_3203c9334dabd7530cf4.jpg

六边形工作臂,同步伸缩,结构紧凑,作业效率高,作业范围大。伸缩油缸外置,链条伸缩机构,更容易观察故障点,方便维修。

整车电器采用CAN总线**系统,线路整齐、简易。整车有三处操作:平台操作,也可在地面用有线或无线操作,更方便观察作业空间,安全可靠,工作效率高。

/202107/1625637597_28f5cf1be95eaa6db93b.jpg

/202107/1625637597_271b2ba606a4ab731226.jpg

/202107/1625637597_90f77c30c39a0207c6e0.jpg

/202107/1625637597_ae3964b23b88f56a0369.jpg

回转机构采用可调节式,方便调节.

/202107/1625637597_915d2091c0355902942c.jpg

工作曲线图

/202107/1625637597_6d12898e9f7da51a4d50.jpg
